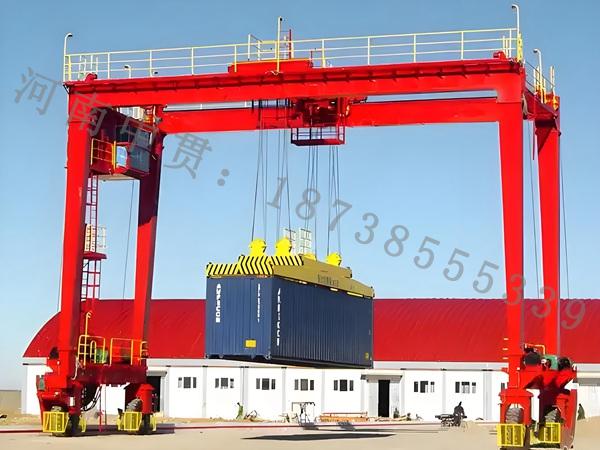

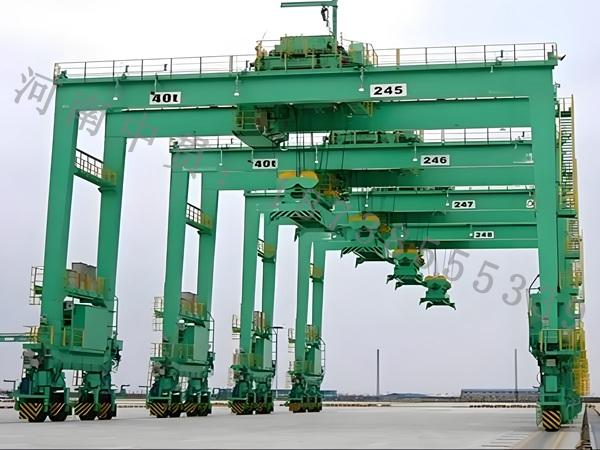

河北邢臺輪胎門式起重機廠家給大家介紹下輪胎門式起重機（RTG）的起升機構能實現大起升高度（18-30m） 和大額定噸位（40-80t），核心依托卷?yè)P(yáng)式結構選型、重型傳動系統、高倍率滑輪組、冗余安全設計四大關鍵技術，各部件協同匹配以滿足集裝箱堆場多層堆碼和重載吊運需求，具體實現方式如下：
核心結構選型：卷?yè)P(yáng)式機構替代電動葫蘆，適配重載高揚程需求
卷?yè)P(yáng)機配備大直徑、長行程卷筒，卷筒長度可達 2-3m，直徑≥500mm，能纏繞更長的高強度鋼絲繩。以起升高度 25m 為例，鋼絲繩需預留足夠的安全圈（通常≥3 圈），長卷筒可容納總長度超 100m 的鋼絲繩，滿足高揚程的纏繞需求；大直徑卷筒可降低鋼絲繩的彎曲疲勞損傷，延長使用壽命，適配長期重載作業。
起升機構機架采用高強度鋼板焊接結構，整體剛度高，能承受大噸位載荷的沖擊，機架與小車架剛性連接，避免重載吊運時出現機構晃動或變形。
動力系統：大功率變頻電機 + 雙驅動冗余設計，保障重載動力輸出
動力系統的扭矩和功率直接決定起升能力，RTG 起升機構采用針對性的動力配置：
搭載大功率、高扭矩變頻調速電機，功率通常為 55-160kW，可輸出強勁動力，滿足 40t 以上集裝箱（含吊具）的起升需求。變頻技術可實現無級調速，低速時（0.5-1m/min）精準控制吊具對位，高速時（8-15m/min）提升作業效率，兼顧重載吊運的穩定性和高效性。
大噸位機型采用雙電機驅動的冗余設計，兩臺電機同步驅動卷筒旋轉，不僅提升了總動力輸出，還能在單臺電機故障時，依靠另一臺電機實現應急降載，避免重載貨物懸停半空的安全風險。
傳動系統負責將電機動力傳遞至卷筒，制動系統則是重載安全的核心保障：
配備行星齒輪減速器，相比普通圓柱齒輪減速器，行星齒輪結構傳動效率高（≥95%）、承載扭矩大，能承受大噸位載荷的沖擊，且體積緊湊，適合安裝在小車架的有限空間內。減速器與電機、卷筒之間采用剛性聯軸器連接，減少動力傳遞損耗。
采用雙制動冗余設計，包含電機自帶的電磁制動器和外置的液壓推桿制動器。電磁制動器負責日常作業的啟停制動，液壓推桿制動器作為備用安全制動，當電磁制動器失效或出現超載、超速時，液壓制動器可瞬間抱死卷筒，防止貨物溜車，確保大噸位吊運的安全性。
鋼絲繩與滑輪組：高倍率滑輪組 + 高強度鋼絲繩，放大起升能力
滑輪組的倍率設計是提升起升噸位的關鍵手段，配合高強度鋼絲繩，實現重載與高揚程的兼顧：
采用高倍率滑輪組，常見倍率為 2 倍、4 倍、6 倍。滑輪組由定滑輪（安裝在小車架）和動滑輪（安裝在吊具上方）組成，倍率越高，鋼絲繩的受力越小，起升機構可承載的噸位越大。例如，4 倍倍率的滑輪組，卷筒輸出的拉力僅需達到載荷重量的 1/4，即可驅動吊具起升，大幅降低對電機和減速器的負荷。
選配高強度鍍鋅鋼絲繩，抗拉強度≥1770MPa，具備耐磨、耐腐蝕的特性，適合港口露天作業環境。鋼絲繩的直徑和根數根據噸位選擇，大噸位機型采用多根鋼絲繩并聯受力，進一步提升承載能力。同時，配備自動排繩器，確保鋼絲繩在卷筒上有序排列，避免亂繩導致的載荷不均或鋼絲繩斷裂。
控制與安全系統：精準監測 + 過載保護，保障大噸位高揚程作業穩定
控制系統通過實時監測和智能調節，避免過載和超揚程作業，保障機構安全運行：
搭載PLC 可編程控制器，配合載荷傳感器、高度限位器，實時監測吊運載荷和起升高度。當載荷超過額定值的 10% 時，過載限制器會觸發報警并切斷起升動力；當?shù)蹙呱磷畲蟾叨葧r(shí)，高度限位器會自動停機，防止沖頂事故。
配備防搖系統，通過控制起升和小車運行的速度，減少集裝箱吊運過程中的晃動幅度，尤其在高起升高度（20m 以上）作業時，可避免箱體擺動碰撞周邊堆垛，提升作業安全性和精準度。
